Co to jest wiązka haka 13-pin?
Wiązka haka 13-pin stanowi kluczowy komponent zestawu holowniczego, umożliwiając przesyłanie sygnałów elektrycznych z pojazdu do przyczepy lub platformy rowerowej. Dzięki niej działają różne światła w przyczepie, w tym:
- światła mijania,
- światła stop,
- kierunkowskazy,
- światła cofania,
- światła przeciwmgielne.
Zainstalowana wtyczka 13-pin łączy się z gniazdem haka holowniczego w samochodzie, co jest niezwykle istotne dla bezpieczeństwa użytkowników dróg. Solidne połączenie wiązki gwarantuje, że wszystkie funkcje oświetleniowe są zgodne z przepisami drogowymi. Warto jednak zwrócić uwagę na jakość materiałów, z jakich wykonane są przewody, ponieważ niska jakość może prowadzić do różnych usterek. Wiązka 13-pin zyskała dużą popularność w Europie, głównie ze względu na swoje zaawansowane możliwości w porównaniu do starszych rozwiązań, takich jak wiązki 7-pin. Jest szczególnie wszechstronna dla osób często korzystających z przyczep czy platform rowerowych, ponieważ dostarcza pełny zestaw sygnałów elektrycznych, co znacząco zwiększa bezpieczeństwo na drodze.
Jakie funkcje pełni wiązka haka holowniczego 13-pin?
Wiązka haka holowniczego 13-pin odgrywa kluczową rolę w prawidłowym działaniu oświetlenia przyczepy. Odpowiada za przesyłanie sygnałów elektrycznych do różnych świateł, takich jak:
- światła pozycyjne,
- światła stopu,
- kierunkowskazy,
- światło cofania,
- światło przeciwmgielne.
Dzięki właściwemu podłączeniu te elementy współpracują z systemem oświetlenia pojazdu, co zapewnia ich synchronizację. Co ciekawe, w zależności od użycia, wiązka może także ładować akumulator w przyczepie kempingowej, co ma szczególne znaczenie podczas dłuższych wyjazdów.
Warto również zwrócić uwagę, że niektóre modele wiązek wyposażone są w moduły, które identyfikują podłączoną przyczepę. To z kolei wpływa pozytywnie na funkcjonowanie systemów asystujących w samochodzie, takich jak:
- czujniki parkowania,
- system stabilizacji toru jazdy.
Dodatkowo, wiązka 13-pin ma funkcję automatycznego wyłączania tylnego światła przeciwmgielnego w pojeździe po podpięciu przyczepy, co znacznie podnosi poziom bezpieczeństwa na drodze. Dlatego też, dla każdego, kto często korzysta z przyczep czy innych akcesoriów holowniczych, wiązka haka holowniczego 13-pin stanowi niezwykle istotny element.

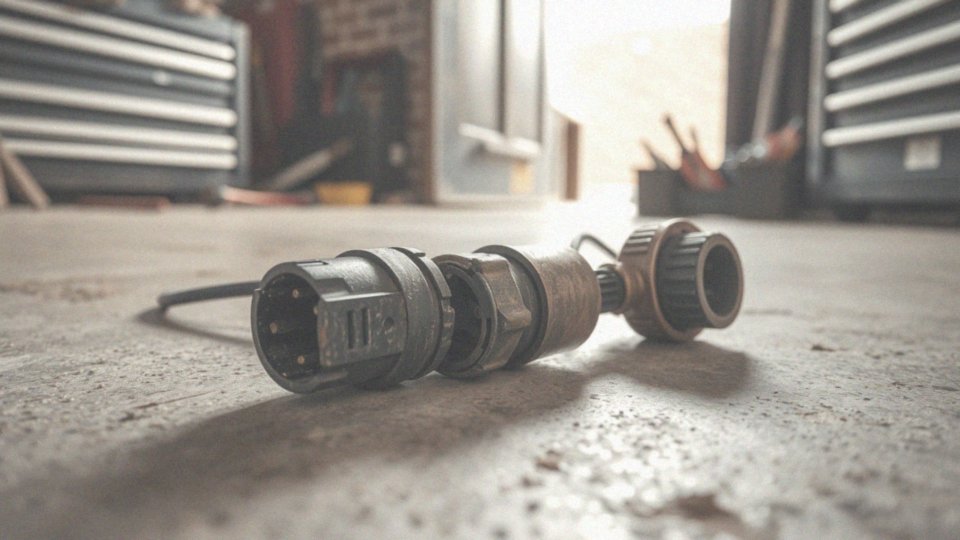

Jakie są różnice między wiązką 13 PIN a 7 PIN?
Różnice pomiędzy wiązką 13-pin a 7-pin skupiają się głównie na ilości pinów, co wpływa na wydajność systemu elektrycznego. Wiązka 13-pin oferuje szerszy zakres połączeń i dodatkowe możliwości, takie jak:
- podłączenie świateł cofania,
- zasilanie wnętrza przyczepy,
- ładowanie akumulatora w przyczepach kempingowych.
Z kolei wiązka 7-pin ogranicza się jedynie do podstawowych funkcji, takich jak światła pozycyjne, stopu oraz kierunkowskazy. Z uwagi na większą liczbę pinów, model 13-pin zapewnia znacznie szersze opcje, co jest kluczowe dla osób często korzystających z przyczep lub sprzętu do holowania. Warto również zauważyć, że lepsza synchronizacja oświetlenia przekłada się na większe bezpieczeństwo na drodze. Choć instalacja wtyczki 13-pin może wymagać bardziej precyzyjnego montażu, długoterminowe korzyści, które z tego wynikają, są warte uwagi. Wiązka 7-pin jest prostsza w montażu, ale ogranicza liczbę dostępnych funkcji.
Jakie obciążenia obsługuje wiązka haka holowniczego 13-pin?
Wiązka haka holowniczego 13-pin to istotny komponent, który obsługuje różnorodne obciążenia, istotnie wpływając na funkcjonalność przyczep. Dzięki niej możliwe jest podłączenie całego zestawu oświetlenia, w tym:
- świateł pozycyjnych,
- świateł stopu,
- kierunkowskazów,
- świateł cofania,
- świateł przeciwmgielnych.
Taki system znacząco zwiększa bezpieczeństwo na drodze, ponieważ ułatwia innym kierowcom zrozumienie intencji prowadzącego pojazd. Co więcej, wiązka 13-pin umożliwia zasilanie dodatkowych urządzeń, takich jak:
- lodówki,
- oświetlenie w przyczepach kempingowych.
Może obsługiwać przyczepy o maksymalnej dopuszczalnej masie całkowitej (DMC) wynoszącej ponad 750 kg. Szczególnie przydatna jest funkcja ładowania akumulatora przyczepy, która może okazać się nieoceniona podczas dłuższych podróży, umożliwiając korzystanie z urządzeń elektrycznych przez znaczny czas. Zanim jednak nastąpi podłączenie, kluczowe jest ustalenie specyfikacji wiązki oraz odpowiedniego modułu sterującego. Taka weryfikacja zapewnia zgodność ze wszystkimi wymaganiami i gwarantuje bezpieczeństwo.
Dzięki właściwej konfiguracji wiązki 13-pin jej możliwości mogą być w pełni wykorzystane, co ma ogromne znaczenie zwłaszcza dla użytkowników przyczep towarowych i kempingowych.
Jakie przewody są dostępne w wiązce 13-pin?
W wiązce 13-pinowej znajdziemy zestaw przewodów, które są niezbędne do prawidłowego funkcjonowania oświetlenia przyczepy oraz zasilania różnych urządzeń. Do głównych przewodów w tych wiązkach należą:
- przewody do świateł pozycyjnych (lewego i prawego), które sygnalizują innym uczestnikom ruchu obecność przyczepy,
- przewody do świateł stopu, aktywujące się przy wciśnięciu pedału hamulca, co znacząco podnosi bezpieczeństwo na drodze,
- przewody kierunkowskazów (lewego i prawego), informujące o zamiarze zmiany kierunku jazdy,
- przewód światła cofania, który uruchamia się przy włączonym biegu wstecznym,
- przewód do światła przeciwmgielnego, poprawiający widoczność w trudnych warunkach atmosferycznych,
- przewód masy, który zapewnia nieprzerwany obieg prądu, redukując ryzyko zakłóceń w systemie oświetleniowym.
Dodatkowo, w wiązce możemy znaleźć przewody zasilające oświetlenie wnętrza przyczepy i stały plus (+12V), a także przewód do ładowania akumulatora, co jest szczególnie przydatne podczas dłuższych podróży. Kolory przewodów mogą się różnić w zależności od producenta, natomiast zazwyczaj stosowane są powszechnie akceptowane standardy, co ułatwia instalację oraz identyfikację sygnałów. Przestrzeganie schematu połączeń podczas podłączania wiązki jest kluczowe dla prawidłowego funkcjonowania systemu elektrycznego w przyczepie.
Jak wygląda schemat połączeń gniazda 13 pinowego EURO?
Schemat połączeń 13-pinowego gniazda EURO ukazuje złożoną konstrukcję, składającą się z 12 styków, z czego jeden pozostaje niewykorzystany. Kluczowe styki pełnią różne funkcje, co jest niezwykle istotne. Na przykład:
- styk 1 służy jako kierunkowskaz lewy,
- styk 2 włącza tylne światło przeciwmgielne,
- styk 3 zapewnia masę dla styków 1-8,
- styk 4 aktywuje kierunkowskaz prawy,
- styk 5 odpowiada za światło pozycyjne prawe,
- styk 6 obsługuje sygnał stopu,
- styk 7 to światło pozycyjne lewe,
- styk 8 odpowiada za światło cofania,
- styk 9 zapewnia stałe zasilanie +12V,
- styk 10 odpowiada za zasilanie +12V przed stacyjką,
- styk 11 pełni rolę masy dla styku 10,
- styk 12 identyfikuje podłączoną przyczepę.
Zrozumienie tego schematu jest niezwykle ważne dla prawidłowego montażu gniazda oraz wiązki. Solidne połączenie nie tylko chroni instalację elektryczną przed awariami, ale także zapewnia sprawną interakcję między pojazdem a przyczepą, co znacząco poprawia synchronizację świateł. Właściwe podłączenie gwarantuje również przestrzeganie norm bezpieczeństwa, co jest kluczowe dla użytkowników dróg korzystających z systemów holowniczych.
Jak podłączyć wiązkę haka 13-pin do wtyczki?
Podłączenie wiązki haka 13-pin do wtyczki to zadanie, które wymaga dokładności i znajomości schematu połączeń. Pierwszym krokiem jest zidentyfikowanie przewodów, które zazwyczaj mają różne kolory — te mogą się różnić w zależności od producenta. Istnieją jednak standardy, które ułatwiają ich identyfikację.
Kluczowe jest przypisanie każdego przewodu do odpowiednich pinów w wtyczce 13-pin, zgodnie z ustalonym schematem. Ważne, by każdy przewód był solidnie podłączony, co zminimalizuje ryzyko ich przypadkowego odłączenia. Dobrą praktyką jest użycie narzędzi, takich jak zaciskarki, aby zapewnić trwałość połączeń.
Podczas podłączania przewodów do gniazda 13-pinowego warto zwrócić uwagę na rolę poszczególnych pinów. Dzięki tej wiedzy można uniknąć potencjalnych błędów, które mogłyby prowadzić do awarii instalacji elektrycznej w pojeździe. Osoby, które nie czują się na siłach, powinny rozważyć skorzystanie z pomocy fachowca — elektryka samochodowego. Profesjonalne wsparcie jest kluczowe dla zapewnienia bezpieczeństwa na drogach.
Odpowiednio wykonane podłączenie wiązki haka 13-pin gwarantuje nie tylko sprawne działanie, ale także zgodność z obowiązującymi przepisami drogowymi, co ma znaczenie, gdy korzystamy z przyczep lub platform rowerowych. Dbając o prawidłową instalację, użytkownicy zyskują pewność, że oświetlenie oraz inne funkcje systemu 13-pinowego będą działały bez zarzutu.
Jak gniazdo 13 pinowe wpływa na ładowanie akumulatora?
Gniazdo 13-pinowe odgrywa kluczową rolę w procesie ładowania akumulatora w przyczepach kempingowych podczas jazdy. Dzięki starannie zaprojektowanym pinom, system ten umożliwia efektywne przesyłanie napięcia z alternatora auta do akumulatora przyczepy. Jest to szczególnie ważne podczas długich tras, gdy akumulator zasila różne urządzenia, takie jak:
- lodówki,
- oświetlenie,
- inne akcesoria.
Aby proces ładowania przebiegał prawidłowo, konieczna jest odpowiednia instalacja elektryczna zarówno w pojeździe, jak i w przyczepie. Gniazdo 13-pinowe skutecznie dba o zasilanie akumulatora, co znacząco podnosi komfort podróży. Odpowiednie ustawienia oraz wysoka jakość użytych materiałów mają ogromny wpływ na efektywność całego systemu.
W trakcie podłączania gniazda warto pamiętać, że jego właściwe użycie przekłada się na zwiększenie bezpieczeństwa na drodze. Umożliwia synchronizację działania oświetlenia oraz innych systemów w przyczepie, co z kolei poprawia widoczność, istotną dla komunikacji z innymi uczestnikami ruchu. Z tego powodu gniazdo 13-pinowe stanowi niezastąpiony element w systemach holowniczych, szczególnie dla tych, którzy często podróżują z przyczepami kempingowymi.
Co zawiera uniwersalna wiązka haka holowniczego z modułem 13-pin ECS?
Uniwersalna wiązka haka holowniczego z modułem 13-pin ECS to niezwykle elastyczne rozwiązanie, które zawiera wszystkie niezbędne elementy. W zestawie znajdziesz:
- wiązkę przewodów zakończoną wtyczką 13-pin, co umożliwia pewne połączenie pomiędzy pojazdem a przyczepą,
- moduł elektroniczny chroniący instalację elektryczną samochodu, a jednocześnie współpracujący z systemami asystującymi, takimi jak czujniki parkowania, co znacząco podnosi poziom bezpieczeństwa,
- wytrzymałe gniazdo 13-pin, co zapewnia kompatybilność z różnorodnymi przyczepami oraz akcesoriami,
- akcesoria montażowe, takie jak śruby i złączki, co znacznie ułatwia proces instalacji,
- instrukcję podłączenia, która zawiera kluczowe informacje, minimalizując ryzyko popełnienia błędów podczas montażu.
Wszystko to sprawia, że uniwersalna wiązka haka holowniczego z modułem 13-pin ECS to kompleksowe rozwiązanie, które łączy w sobie funkcjonalność, bezpieczeństwo oraz prostotę montażu, odpowiadając na potrzeby użytkowników przyczep i innych akcesoriów holowniczych.
Jakie są zalety używania adaptera 13 na 7 PIN?
Adapter 13 na 7 PIN, znany jako przejściówka, oferuje szereg korzyści dla użytkowników. Przede wszystkim umożliwia on połączenie starszych przyczep wyposażonych w wtyczkę 7 PIN z nowoczesnymi pojazdami, które mają gniazdo 13 PIN. Dzięki temu oszczędzamy na kosztownej wymianie całej instalacji elektrycznej, co znacząco wpływa na obniżenie wydatków oraz ułatwienie dostosowania sprzętu do aktualnych potrzeb.
Łatwość użycia to kolejny atut tego adaptera. Jego instalacja jest niezwykle prosta, co pozwala na szybkie podłączenie przyczepy i natychmiastowe rozpoczęcie podróży. Dodatkowo, przejściówka gwarantuje prawidłowe działanie oświetlenia przyczepy, co zwiększa bezpieczeństwo na drodze. Wszystkie światła, takie jak:
- stopu,
- kierunkowskazy,
- pozycyjne,
działają zgodnie z przepisami, co jest szczególnie istotne podczas przewozu ładunków.
Kolejną zaletą jest oszczędność miejsca. Dzięki używaniu adaptera, nie ma potrzeby przechowywania dwóch zestawów wiązek i akcesoriów. Przyczepy z wtyczką 7 PIN mogą być bezproblemowo używane w pojazdach bez konieczności dodatkowych elementów, co znacznie ułatwia ich holowanie. Co równie ważne, adapter 7/13 nie wpływa negatywnie na funkcje elektryczne samochodu. Jego zastosowanie nie powoduje żadnych problemów z zasilaniem ani komunikacją między różnymi systemami. Ten adapter to zatem praktyczne i efektywne rozwiązanie dla wszystkich, którzy korzystają z różnorodnych typów przyczep, unikając zbędnych komplikacji.
