Co to jest schemat wtyczki przyczepy 7 pin 12V?
Schemat wtyczki 7-pinowej do przyczepy 12V to niezwykle istotny komponent, który umożliwia efektywne połączenie elektryczne między pojazdem a przyczepą. Dzięki niej przesyłane jest napięcie 12V, co pozwala na prawidłowe działanie różnych systemów elektrycznych w przyczepie, takich jak:
- światła pozycyjne,
- kierunkowskazy,
- światło stop.
Graficzne odwzorowanie schematu pokazuje, jakie piny są przypisane do konkretnych funkcji, co zapewnia ich właściwe podłączenie. Złącze 7-stykowe zawiera siedem pinów, z których każdy odpowiada za określoną funkcję. Skuteczne rozpoznanie i podłączenie przewodów według przedstawionego schematu ma ogromne znaczenie dla bezpieczeństwa. Niewłaściwe połączenie może prowadzić do awarii oświetlenia lub innych urządzeń elektrycznych. Warto również pamiętać, że instalacja elektryczna przyczepy musi być zgodna z obowiązującymi przepisami drogowymi. Dlatego kluczowe jest, aby dobrze zrozumieć normy i schematy wiążące się z tym tematem. Na przykład, zazwyczaj:
- pin 1 odpowiada za masę,
- pin 2 za światła pozycyjne,
- pin 3 za kierunkowskazy,
- pin 4 za światło stopu.
Pozostałe piny mogą pełnić funkcję światła wstecznego lub obsługiwać dodatkowe akcesoria, w zależności od konkretnego modelu przyczepy. Zgłębienie wiedzy na temat wtyczki 7-pinowej 12V nie tylko zapewnia jej funkcjonalność, ale także zwiększa bezpieczeństwo na drodze.
Jakie są podstawowe elementy instalacji elektrycznej przyczepy?
Podstawowe składniki instalacji elektrycznej w przyczepie to kluczowe elementy, które zapewniają jej prawidłowe funkcjonowanie. Na czoło wysuwa się wtyczka, dostępna w wersji 7-pinowej lub 13-pinowej, odpowiedzialna za połączenie przyczepy z pojazdem. Dzięki niej możliwe jest przesyłanie napięcia 12V, które napędza systemy oświetleniowe, takie jak:
- światła pozycyjne,
- kierunkowskazy,
- lampy stopu.
Istotnym elementem jest również gniazdo przyczepy, pozwalające na wpięcie wtyczki w pojeździe. Przewody elektryczne odgrywają kluczową rolę, transportując sygnały oraz zasilanie pomiędzy wtyczką a światłami. W przypadku większych przyczep, warto rozważyć zainstalowanie skrzynki rozdzielczej, co znacznie ułatwia zarządzanie obwodami elektrycznymi. Bezpieczniki natomiast są niezwykle ważne, gdyż chronią system przed ewentualnym przeciążeniem. Elementem, który zapewnia stabilność działania całego układu, jest masa, czyli wspólny punkt odniesienia w obwodzie. W przyczepach wyposażonych w bardziej złożoną instalację, można znaleźć dodatkowe akcesoria, takie jak oświetlenie wewnętrzne czy gniazda do zasilania urządzeń elektrycznych. Właściwe podłączenie i konfiguracja tych wszystkich komponentów są kluczowe, mając ogromne znaczenie dla bezpieczeństwa i efektywności użytkowania przyczepy.
Jakie napięcie obsługuje instalacja elektryczna w przyczepie?
W przypadku przyczep elektrycznych standardowe napięcie wynosi 12V, co jest typowe dla większości samochodów osobowych oraz dostawczych. Dzięki temu możliwe jest łatwe podłączenie różnorodnych urządzeń elektrycznych, takich jak:
- oświetlenie pozycyjne,
- kierunkowskazy,
- lampy stopu.
W przyczepach kempingowych o większych rozmiarach często spotyka się także układy 230V, które wymagają dodatkowych zabezpieczeń oraz transformatorów. Warto podkreślić, że napięcie 12V nie tylko gwarantuje wysoką efektywność energetyczną, ale również zapewnia bezpieczeństwo użytkowania, zgodne z aktualnie obowiązującymi normami. Kluczowe jest, aby wszystkie elementy instalacji były właściwie podłączone i spełniały techniczne wymagania.

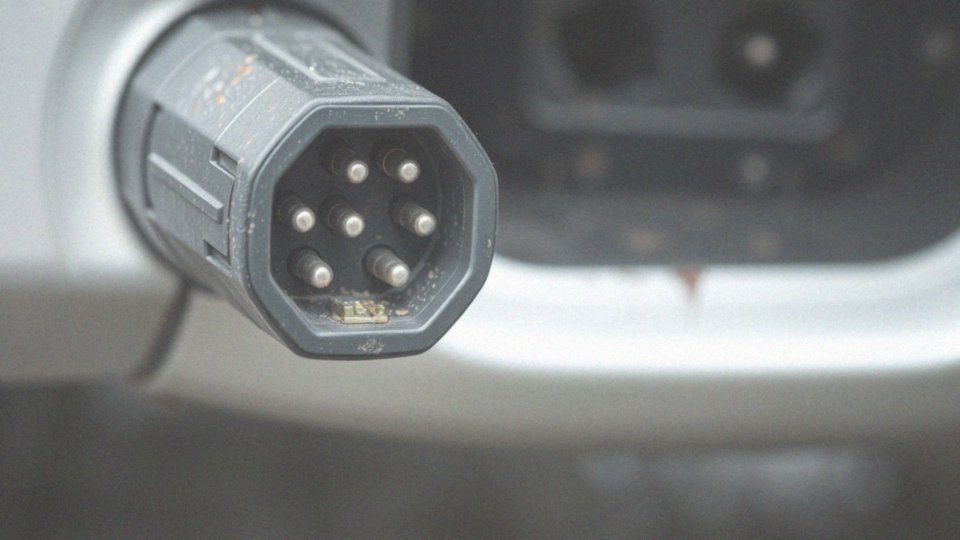

Jakie są parametry gniazda elektrycznego 7-pinowego?
Gniazdo elektryczne 7-pinowe, często określane jako gniazdo 7-stykowe, pełni istotną funkcję w systemach związanych z przyczepami. Oto najważniejsze cechy, które przyczyniają się do jego wydajności:
- Napięcie robocze: zazwyczaj wynosi 12V, co sprawia, że jest ono kompatybilne z większością samochodów osobowych i dostawczych,
- Obciążalność prądowa: te gniazda są w stanie obsłużyć maksymalnie 15A na każdy styk, co pozwala na efektywne dostarczanie energii do różnych systemów elektrycznych, w tym oświetlenia i kierunkowskazów,
- Materiał wykonania: gniazda są produkowane z tworzyw sztucznych lub metalu; modele metalowe gwarantują większą odporność na uszkodzenia mechaniczne i charakteryzują się dłuższą żywotnością,
- Odporność na warunki atmosferyczne: wiele z nich posiada dodatkowe właściwości chroniące, jak wodoodporne wtyczki, co okazuje się szczególnie istotne w trudnych warunkach pogodowych,
- Wymiary: gniazdo spełnia normy ISO 1724, co gwarantuje, że pasuje do standardowych wtyczek 7-pinowych.
Aby zminimalizować ryzyko awarii i zwarć w instalacji elektrycznej przyczepy, kluczowe jest solidne połączenie z wtyczką. Precyzyjne podłączenie styków jest fundamentalne dla zapewnienia bezpieczeństwa oraz skuteczności elektrycznych systemów przyczepy.
Jak wygląda schemat podłączania wtyczki 7 pin?
Podłączenie wtyczki 7-pinowej ma ogromne znaczenie dla zapewnienia prawidłowego funkcjonowania instalacji elektrycznej w przyczepach. Każdy z siedmiu pinów ma swoją specyficzną rolę, o czym mówi norma ISO 1724. Oto, jaką funkcję pełnią poszczególne piny:
- Biegun 1 (L) – lewy kierunkowskaz,
- Biegun 2 (54G) – światło przeciwmgielne,
- Biegun 3 (31) – masa,
- Biegun 4 (R) – prawy kierunkowskaz,
- Biegun 5 (58R) – prawe światło pozycyjne,
- Biegun 6 (54) – światło stop,
- Biegun 7 (58L) – lewe światło pozycyjne.
Aby oświetlenie w przyczepie działało prawidłowo, konieczne jest skrupulatne podłączenie przewodów zgodnie z tym schematem. Należy również pamiętać, że kolory przewodów mogą różnić się w zależności od producenta, co sprawia, że dokładny schemat podłączenia jest niezwykle istotny. Niewłaściwe podłączenie może prowadzić do uszkodzenia systemu elektrycznego, co stwarza zagrożenie dla bezpieczeństwa na drodze. Dlatego też solidne połączenie wtyczki 7-pinowej gwarantuje nie tylko prawidłowe działanie świateł, ale również innych urządzeń. Zrozumienie tego schematu jest kluczowe podczas instalacji elektryki w przyczepach.
Jak podłączyć gniazdo przyczepy do instalacji elektrycznej?
Aby połączyć gniazdo przyczepy z elektryką pojazdu, należy najpierw zlokalizować przewody odpowiedzialne za oświetlenie. Najczęściej spotykanym gniazdem jest to 7-pinowe. Istotne jest, żeby połączyć je z przewodami:
- świateł pozycyjnych,
- kierunkowskazów,
- światła stopu,
- masy.
Warto korzystać z odpowiedniego schematu podłączenia. W układzie gniazda 7-pinowego typowe przyporządkowania przewodów to:
- pin 1 – masa,
- pin 2 – światła pozycyjne,
- pin 3 – kierunkowskazy,
- pin 4 – światło stopu.
Podczas instalacji kluczowe jest zapewnienie solidnych połączeń. Można to osiągnąć poprzez zaciskanie konektorów lub lutowanie. Ważne, aby każde z połączeń zostało starannie zabezpieczone, co pomoże uniknąć zwarć i korozji, co jest niezbędne dla bezpieczeństwa użytkowania. Po dokonaniu podłączenia warto przeprowadzić test wszystkich świateł w przyczepie, aby mieć pewność, że instalacja funkcjonuje prawidłowo. Nie zapominajmy również o sprawdzeniu, czy wszystkie elementy elektryczne są zgodne z obowiązującymi normami technicznymi, co zapewni ich bezpieczną pracę na co dzień.
Jakie funkcje pełnią poszczególne bieguny w wtyczce 7 pin?
Bieguny w 7-pinowej wtyczce są kluczowe dla prawidłowego funkcjonowania systemów oświetlenia w przyczepach. Oto, co dokładnie oznacza każdy z pinów:
- Biegun 1 (L) to lewy kierunkowskaz, który sygnalizuje manewr skrętu w lewo,
- Biegun 2 (54G) to opcjonalne światło przeciwmgielne, które poprawia widoczność w trudnych warunkach atmosferycznych,
- Biegun 3 (31) pełni rolę masy, a jego obecność jest niezbędna dla stabilnego działania całej instalacji elektrycznej,
- Biegun 4 (R) odpowiada za prawy kierunkowskaz, informując innych kierowców o skręcie w prawo,
- Biegun 5 (58R) to prawe światło pozycyjne, które zwiększa widoczność przyczepy na drodze,
- Biegun 6 (54) obsługuje światło stop, sygnalizujące hamowanie pojazdu,
- Biegun 7 (58L) to lewe światło pozycyjne, działające tak samo jak prawe.
Aby zapewnić bezpieczeństwo na drodze, ważne jest, by bieguny były podłączone zgodnie z ustalonym schematem. Niewłaściwe połączenia mogą prowadzić do awarii oświetlenia, co z kolei stwarza zagrożenie dla wszystkich uczestników ruchu. Dlatego znajomość funkcji poszczególnych pinów oraz ich poprawne podłączenie są kluczowe w każdej instalacji elektrycznej przyczepy.
Jakie światła są obsługiwane przez wiązkę 7 pinową?
Wiązka 7-pinowa pełni istotną rolę w obsłudze podstawowych świateł przyczep, co ma kluczowe znaczenie dla bezpieczeństwa na drodze. Każdy z pinów ma swoje specyficzne zadania:
- Światła pozycyjne – pin 2 oraz pin 5 (dla prawej strony) i pin 7 (lewy) odpowiadają za zapewnienie widoczności przyczepy w nocy,
- Kierunkowskazy – pin 1 obsługuje lewy kierunkowskaz, podczas gdy pin 4 jest przeznaczony dla prawego, informując innych uczestników ruchu o planowanych zmianach kierunku jazdy,
- Światło stopu – pin 6, odpowiadający za sygnalizację zatrzymania, jest niezwykle ważnym elementem bezpieczeństwa,
- Światło przeciwmgielne – pin 2 (opcjonalnie), zwiększa widoczność w trudnych warunkach pogodowych.
Warto podkreślić, że system 7-pinowy nie obsługuje światła cofania, które znajdziemy wyłącznie w wiązkach 13-pinowych. Prosta konstrukcja wiązki 7-pinowej sprawia, że jest wystarczająca dla lekkich przyczep i przyczepek, eliminując tym samym potrzebę dodatkowych funkcji oświetleniowych.
Do jakich przyczep przeznaczona jest wiązka 7 pinowa?
Wiązka 7-pinowa została stworzona z myślą o lekkich przyczepach, których maksymalna masa całkowita (DMC) nie przekracza 750 kg. To popularny wybór wśród właścicieli przyczep samochodowych, zwłaszcza w przypadku przyczep bagażowych, które nie wymagają skomplikowanych funkcji oświetleniowych. Ta wiązka obsługuje najważniejsze elementy, takie jak:
- światła pozycyjne,
- kierunkowskazy,
- światło stop.
Dzięki swojej prostocie, jest wystarczająca dla większości lekkich przyczep, co sprawia, że zyskała uznanie wielu użytkowników. Warto jednak zauważyć, że dla cięższych przyczep zaleca się wiązkę 13-pinową, która umożliwia dodatkowe funkcje, w tym obsługę światła cofania. Korzystanie z wiązki 7-pinowej zapewnia nie tylko wygodę połączenia, ale również istotne bezpieczeństwo oraz efektywność użytkowania. Zrozumienie celu użycia wiązki 7-pinowej jest kluczowe dla jej prawidłowej funkcji na drodze.
Jakie są zalety metalowej wtyczki przyczepowej 7 pin 12V?
Metalowa wtyczka przyczepowa 7 pin 12V to rozwiązanie, które przynosi szereg korzyści, podnosząc komfort i bezpieczeństwo podczas korzystania z przyczepy. Jej solidna konstrukcja oraz odporność na uszkodzenia mechaniczne wyraźnie wyróżniają ją spośród wtyczek z plastiku. Dzięki metalowej obudowie, produkt jest skutecznie chroniony przed korozją oraz trudnymi warunkami pogodowymi, co znacząco wpływa na jego długowieczność.
Warto także zwrócić uwagę na:
- lepsze przewodnictwo elektryczne,
- minimalizację ryzyka spadków napięcia,
- optymalne działanie systemów oświetleniowych,
- większą odporność na uszkodzenia.
To wszystko przekłada się na bezpieczeństwo na drodze, które staje się priorytetem. Ponadto, montaż i ewentualne naprawy są o wiele prostsze – wtyczki te cechują się większą odpornością na uszkodzenia, przez co ich wymiana jest rzadsza. Użytkownicy mogą cieszyć się przyjemnością z podróży i relaksu, a nie przejmować się problemami z systemem elektrycznym. Wybierając metalową wtyczkę przyczepową 7 pin 12V, inwestują w niezawodność i trwałość, co jest kluczowe dla każdej przyczepy.
Jakie materiały są używane do produkcji wtyczek i gniazd przyczepowych?
Produkcja wtyczek i gniazd przyczepowych opiera się na szerokiej gamie materiałów, które są starannie dobierane z myślą o ich specyfice oraz warunkach, w jakich będą używane. Obudowy tych elementów zazwyczaj wykonuje się z tworzyw sztucznych, takich jak:
- poliamid,
- polipropylen.
Te tworzywa łączą w sobie lekkość i wytrzymałość. Natomiast w przypadku metalowych wtyczek i gniazd najczęściej korzysta się z:
- aluminium,
- mosiądz,
co zapewnia im znakomitą odporność na uszkodzenia mechaniczne i korozję. Dzięki temu produkty te cechują się wyjątkową trwałością, nawet w trudnych warunkach atmosferycznych. Ważnym elementem są również styki elektryczne, które odgrywają kluczową rolę w przewodnictwie.
Zazwyczaj są one wytwarzane z:
- mosiądzu,
- brązu,
co zapewnia ich wysoką przewodność oraz odporność na czynniki zewnętrzne. Te cechy są niezbędne dla niezawodnych połączeń elektrycznych w przyczepach. Aby zagwarantować wodoodporność, stosuje się uszczelki z gumy lub silikonu.
Te materiały skutecznie zabezpieczają wnętrze gniazd i wtyczek przed wilgocią oraz zabrudzeniami. Nie mniej istotna jest jakość przewodów elektrycznych w tych komponentach. Odpowiednia izolacja jest kluczowa, aby ograniczyć ryzyko zwarć oraz uszkodzeń instalacji elektrycznej zarówno w pojeździe, jak i w przyczepie. Solidne wykonanie wtyczek i gniazd jest zatem fundamentem efektywności oraz bezpieczeństwa systemów oświetleniowych i innych urządzeń elektrycznych, które znajdują się w przyczepach.
Co to jest i jak działa adapter wtyczki przyczepy?
Adapter do wtyczek przyczepy to niezwykle istotny element, który umożliwia sprawne połączenie różnych standardów wtyczek i gniazd, najczęściej 7-pinowych z 13-pinowymi. Pełni funkcję pośrednika, przekształcając sygnały elektryczne, co pozwala na podłączenie przyczepy z jednym typem złącza do pojazdu wyposażonego w inną wersję. To rozwiązanie jest szczególnie cenne, gdy wymiana całego gniazda czy wtyczki okazuje się niemożliwa.
Dzięki adapterowi użytkownicy mają możliwość korzystania z przyczep, które wcześniej nie były zgodne z elektrycznym systemem pojazdu, co zapobiega kosztownym przeróbkom. Przełączanie między różnymi systemami odbywa się błyskawicznie, co znacznie zmienia sposób korzystania z przyczep i podnosi komfort podróży. Warto jednak zwrócić uwagę, że efektywność adaptera zależy w dużej mierze od jego jakości oraz zgodności ze standardami elektrycznymi.
Wykonanie z odpowiednich materiałów zapewnia długowieczność oraz ochronę przed uszkodzeniami mechanicznymi i korozją, co jest kluczowe, zwłaszcza w trudnych warunkach atmosferycznych. Wybór właściwego adaptera ma duże znaczenie dla skutecznego zarządzania instalacją elektryczną w przyczepie i zapewnienia bezpieczeństwa w trakcie podróży. Sprawnie działający adapter minimalizuje ryzyko awarii, co przekłada się na prawidłowe funkcjonowanie systemów oświetleniowych. A to z kolei ma niebagatelne znaczenie dla bezpieczeństwa na drodze.
